挖掘機模擬實訓設備

      挖掘機模擬教學設備依據國家職業技能鑒定頒布的職業標準（NY/T 1777-2009）研制開發的仿真模擬教學設備，該系統配備IC卡考核管理系統對培訓學員進行教學考核，駕駛座艙進行了大量技術創新和改進，并配置了“WJR挖掘機模擬軟件11.0”協同作業版，該軟件提供挖掘機各種作業訓練課題，同時可以實現挖掘機、裝載機、推土機、自卸卡車同一場景協同作業，課題豐富、逼真的各種操作課題及功能，為機械工程專業一種教學設備。

        該模擬教學設備硬件由設備底座、駕駛座艙、液壓座椅、PC系統、視景顯示器、高靈敏度操作手柄、IC卡讀寫裝置、360度視角搖桿、行走操作桿，液壓安全鎖桿，數據采集系統及各種功能按鈕等組成；配件均采用與真實挖掘機相同的操作部件，逼真的操作手感，使得其操作功能、動作感覺與真機完全吻合。

操作手柄：采用和真機完全相同的下壓式操作方式，其全部零部件都采用激光線切割完成，并采用自鎖螺絲鎖緊，實現了整個手柄無焊接、無拼湊，降低了各種故障隱患；傳感器采用先進霍爾傳感器，利用磁場的強弱區別來實現手柄操作的模擬量，無任何接觸式摩擦損耗，將手柄的使用壽命延長至2-3年！

IC卡教學管理：寫入或讀取學員各種身份信息，并配合教師端管理系統將學員身份信息、班級、組別、聯系方式、操作信息、考核成績等數據存儲到服務器，進行成績匯總打印。

全景視角控制：軟件可通過視角搖桿進行360度全視角查看。同時設置了第三人稱視角、駕駛室視角、俯視角等多個視角，便于受訓者通過不同的視角觀察挖掘機的動作，有利于受訓者操作技能的提高。

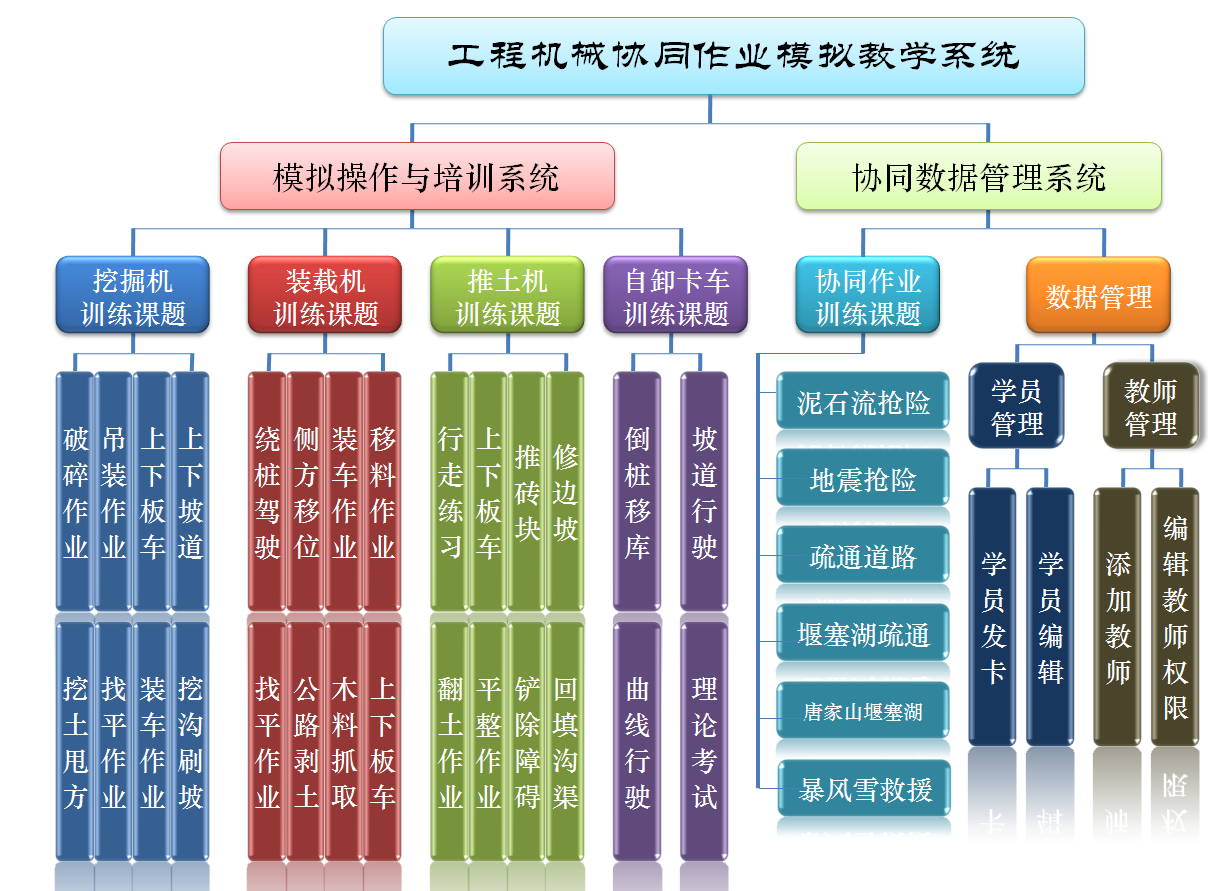

        軟件采用3D數字挖掘機模型，實現挖掘機各種轉向、行走和大小臂、鏟斗運動的逼真模擬，與推土機裝載機等設備協同作業，真實再現工地施工場景；另外利用虛擬仿真技術，真實再現多個協同作業及單機訓練的三維場景。

單機訓練：空動作、挖土訓練、行走駕駛、裝車訓練、挖溝訓練、找平訓練、上下板車、上下坡、破碎訓練、劃線挖溝操作、兜堆作業操作、吊管回填、自由作業操作。

協同作業：山體滑坡（道路清障）、地震搶修、堰塞湖疏通、泥石流清淤、雪災搶險。

即時評判系統：課題操作結束后，系統會根據完成時間、剩余分?jǐn)?shù)等參數評判該學員操作是否合格，便于學員、老師及時了解學習效果并進行教學調整，并可通過局域網傳輸?shù)浇處煻酥斜４婊虼蛴　?/span>
